5インチゲージ機関車製図作業

今回、新たに5インチゲージのきかんしゃNo.3を作ることになったので、製図作業の様子を記したいと思います。
最初に、作る機関車の模型(HOゲージ)を購入しました。
最初に、縮尺を決めなければいけないので、すでにある5インチゲージのきかんしゃと、HOゲージを見比べて、計算しました。

次に、模型からノギスを使って採寸し、数値を求め、実際に制作する5インチゲージの一分の一の図面を書き起こしました。

このように、定規と製図用コンパスを活用して800×550の製図用紙に図面を書き起こしました。この図面は側面図、正面図、背面図、それぞれから見た図を作りました。

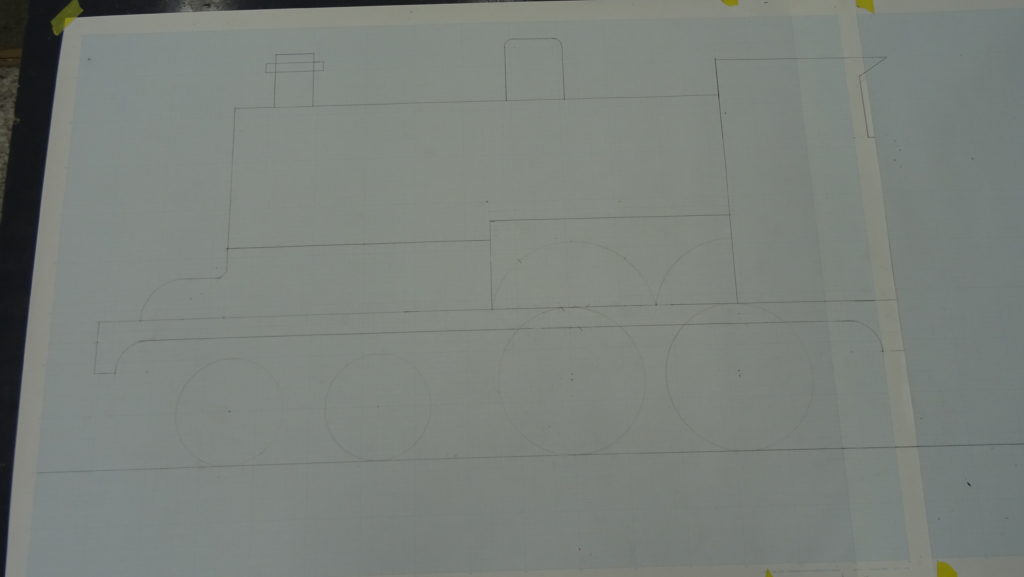

こんな感じで図面が完成しました。

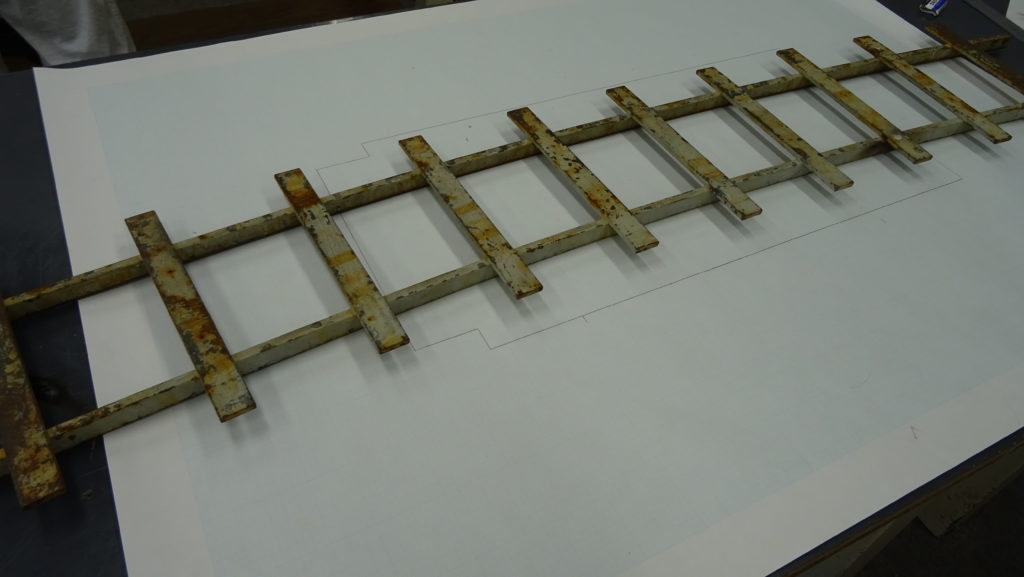

完成したら、実際に5インチゲージが線路の上を走ることを考え、線路と図を重ねて確認をしていきます。

こうすることで、現実での車輪に必要な左右の振れ幅や、クリアランスの大きさを求めることが出来ます。
こうして、きかんしゃNo.3完成を目指して製図に励んでいます。
